同轴开关系列
发布时间:2023-09-14 点击数:109
同轴开关系列
同轴开关是特指同轴接口的微波开关,具备工作频率带宽款,能够承载较大的连续波功率,切换模式多等特点,且产品射频性能较好,驻波较低,损耗小,隔离度高,重复性较好,广泛应用于各种大功率功放系统以及自动化测试设备。
我司目前可提供1.85、2.4、SMA、TNC、N、SC以及7/16等接口的同轴开关,频率最高达67GHz,切换模式有SPDT、DPDT、SP3T~SP10T以及 SPDT和SP3T~SP6T等端接吸收负载产品,最大功率达2000CW以上,射频端动作模式有保持、不保持以及常开等,可以选择带指示端或者不带指示端,有多种电路控制模式可选,特殊系列的产品工作温度范围能够达到-55℃~+85℃。

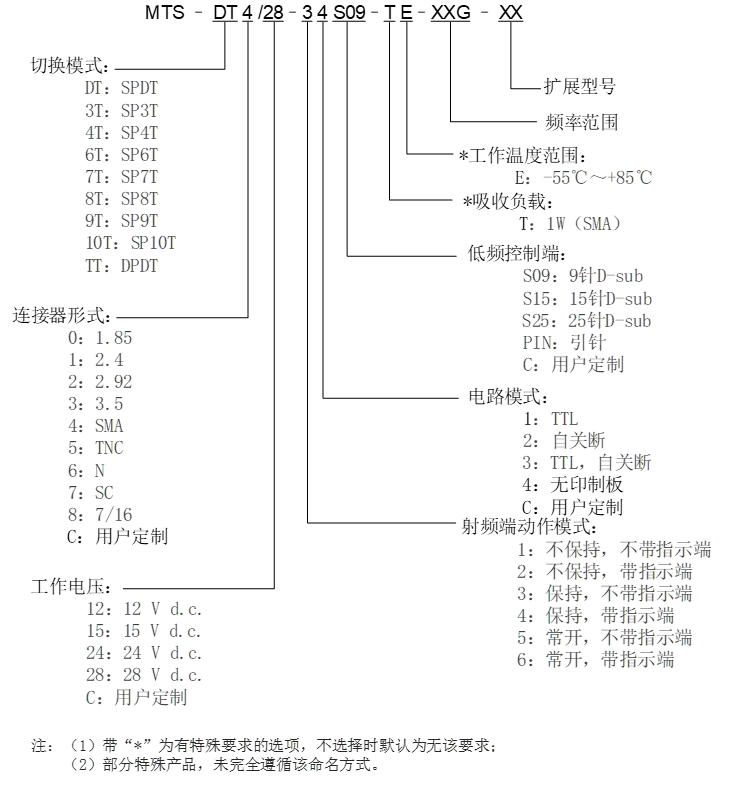

产品主要命名方式见下:

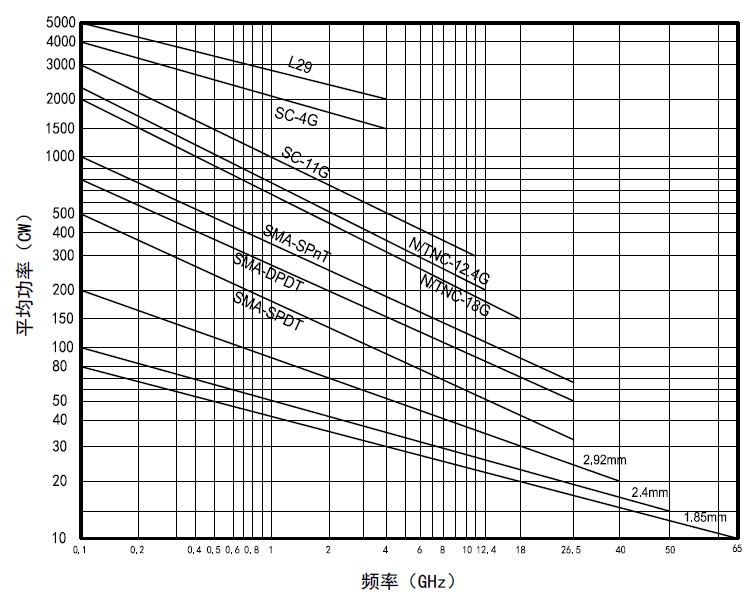

同轴开关各接口系列产品可承受连续波功率曲线图:
注:
(1)该曲线适用于环境温度低于40℃的条件参考,如果环境温度高于40℃。可承载连续波功率应降额;
(2)该曲线基于海平面的高度,即无低气压等环境;
(3)该曲线基于产品的驻波比为理想值,即1.0:1,实际上可承载功率应随产品的驻波比进行相应的降额。
驻波比降额表
驻波比 | 降额系数 | 驻波比 | 降额系数 |
1.5:1 | 0.96 | 1.5:1 | 0.96 |
2.0:1 | 0.88 | 2.0:1 | 0.88 |
2.5:1 | 0.84 | 2.5:1 | 0.84 |
3.0:1 | 0.75 | 3.0:1 | 0.75 |
