Coaxial Switch

价格：面议

QQ交谈

产品介绍

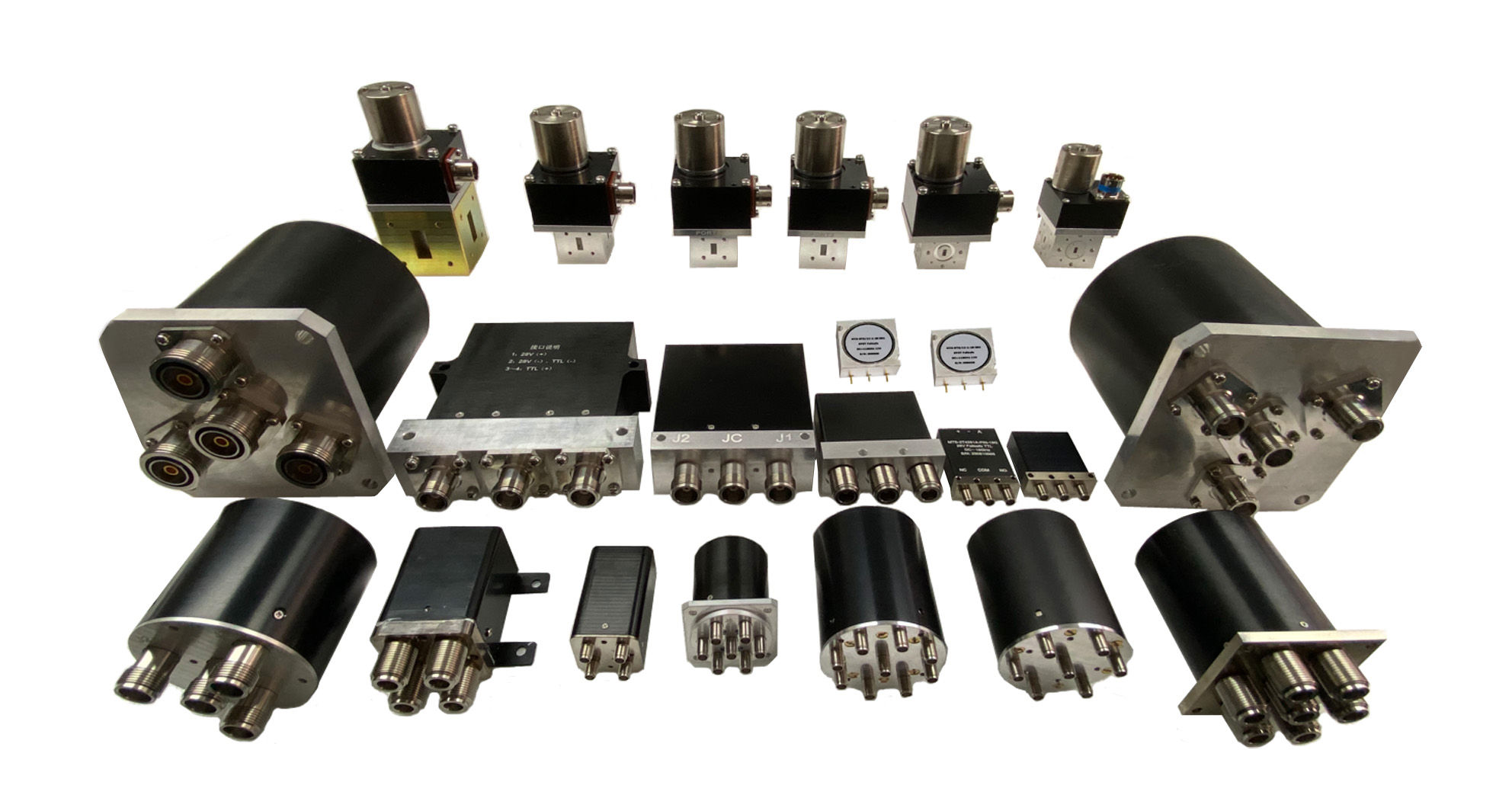

同轴开关是特指同轴接口的微波开关，具备工作频率带宽款，能够承载较大的连续波功率，切换模式多等特点，且产品射频性能较好，驻波较低，损耗小，隔离度高，重复性较好，广泛应用于各种大功率功放系统以及自动化测试设备。

我司目前可提供1.85、2.4、SMA、TNC、N、SC以及7/16等接口的同轴开关，频率最高达67GHz，切换模式有SPDT、DPDT、SP3T～SP10T以及 SPDT和SP3T～SP6T等端接吸收负载产品，最大功率达2000CW以上，射频端动作模式有保持、不保持以及常开等，可以选择带指示端或者不带指示端，有多种电路控制模式可选，特殊系列的产品工作温度范围能够达到-55℃～+85℃。另外，我司可提供手电一体的DPDT同轴开关，接口有SMA和N型。

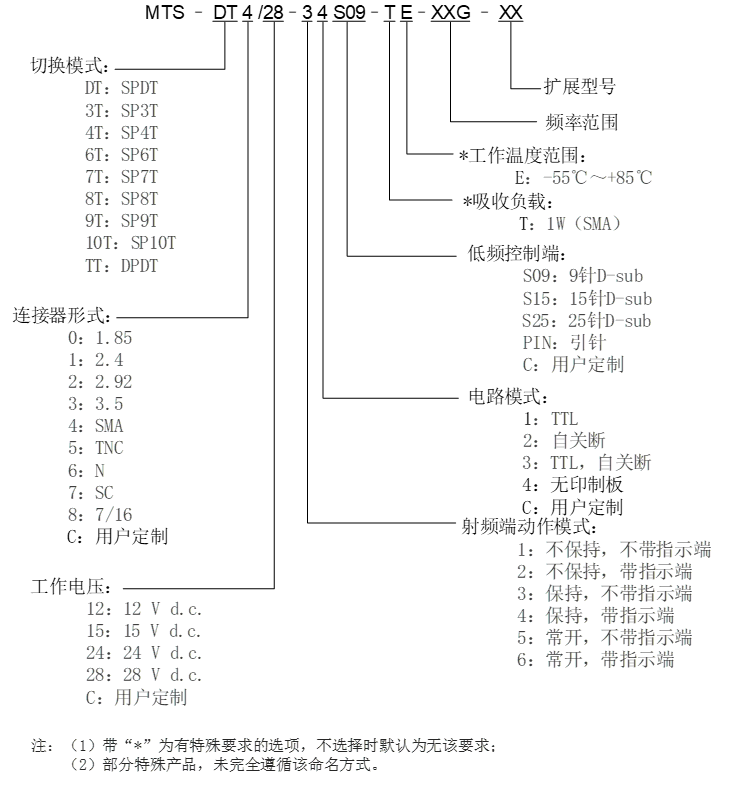

产品主要命名方式见下：

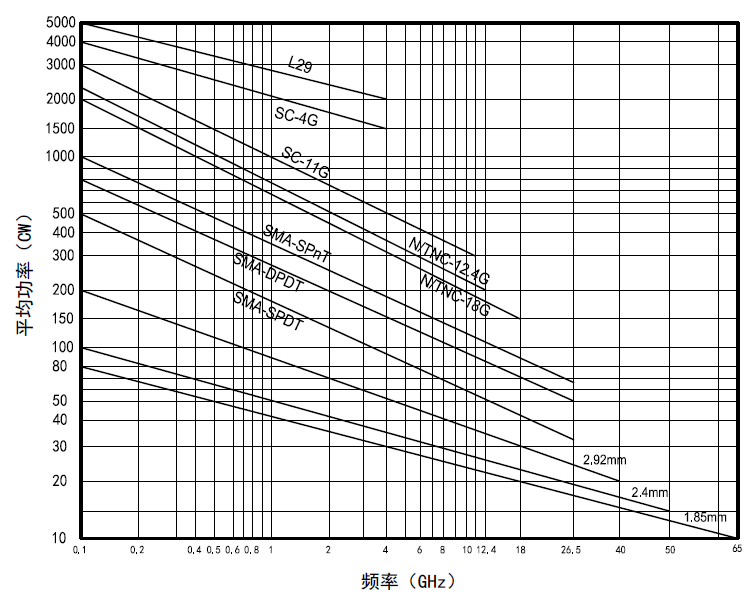

同轴开关各接口系列产品可承受连续波功率曲线图：

注：

（1）该曲线适用于环境温度低于40℃的条件参考，如果环境温度高于40℃。可承载连续波功率应降额；

（2）该曲线基于海平面的高度，即无低气压等环境；

（3）该曲线基于产品的驻波比为理想值，即1.0:1，实际上可承载功率应随产品的驻波比进行相应的降额。

驻波比降额表

驻波比	降额系数	驻波比	降额系数
1.5:1	0.96	1.5:1	0.96
2.0:1	0.88	2.0:1	0.88
2.5:1	0.84	2.5:1	0.84
3.0:1	0.75	3.0:1	0.75

同轴开关

产品系列	产品型号	频率范围	插入损耗	驻波比	隔离度	连接器	控制方式	控制连接	参考文件
SPDT	MTS-DT412-31S09-26.5G	0~26.5GHz	0.5 dB	1.5	55 dB	SMA	保持型，不带指示，带TTL	DB9	001
	MTS-DT412-11S09-26.5G	0~26.5GHz	0.5 dB	1.5	55 dB	SMA	不保持型，不带指示，带TTL	DB9	001
	MTS-DT628-31S09-18G	0~18GHz	0.7 dB	1.7	60 dB	N	保持型，不带指示，带TTL	DB9	002
	MTS-DT628-11S09-18G	0~18GHz	0.7 dB	1.7	60 dB	N	不保持型，不带指示，带TTL	DB9	002
	MTS-DT428-31S09-T-26.5G	0~26.5GHz	0.5 dB	1.5	55 dB	SMA	保持型，不带指示，带TTL 带负载	DB9	003
	MTS-DT428-11S09-T-26.5G	0~26.5GHz	0.5 dB	1.5	55 dB	SMA	不保持型，不带指示，带TTL 带负载	DB9	003
	MTS-DT228-3PIN-40G	0~40GHz	0.8 dB	1.9	50 dB	2.92	保持型，不带指示	PIN	009
	MTS-DT228-1PIN-40G	0~40GHz	0.8 dB	1.9	50 dB	2.92	不保持型，不带指示	PIN	009
	MTS-DT128-3PIN-50G	0~50GHz	1.1 dB	1.9	50 dB	2.4	保持型，不带指示	PIN	005
	MTS-DT128-1PIN-50G	0~50GHz	1.1 dB	1.9	50 dB	2.4	不保持型，不带指示	PIN	005
	MTS-DT028-3PIN-67G	0~67GHz	2.2 dB	2.2	50 dB	1.85	保持型，不带指示	PIN	008
	MTS-DT028-1PIN-67G	0~67GHz	2.2 dB	2.2	50 dB	1.85	不保持型，不带指示	PIN	008

产品系列	产品型号	频率范围	插入损耗	驻波比	隔离度	连接器	控制方式	控制连接	参考文件
DPDT	MTS-TT412-31S09-18G	0~18GHz	0.5 dB	1.5	60 dB	SMA	保持型，不带指示，带TTL	DB9	001
	MTS-TT412-11S09-18G	0~18GHz	0.5 dB	1.5	60 dB	SMA	不保持型，不带指示，带TTL	DB9	001
	MTS-TT628-31S09-18G	0~18GHz	0.7 dB	1.7	60 dB	N	保持型，不带指示，带TTL	DB9	002
	MTS-TT628-11S09-18G	0~18GHz	0.7 dB	1.7	60 dB	N	不保持型，不带指示，带TTL	DB9	002
	MTS-TT228-3S09-40G	0~40GHz	1.1 dB	2.2	45 dB	2.92	保持型，不带指示	DB9	004
	MTS-TT228-1S09-40G	0~40GHz	1.1 dB	2.2	45 dB	2.92	不保持型，不带指示	DB9	004
	MTS-TT128-3S09-50G	0~50GHz	1.1 dB	1.9	50 dB	2.4	保持型，不带指示	DB9	006
	MTS-TT128-1S09-50G	0~50GHz	1.1 dB	1.9	50 dB	2.4	不保持型，不带指示	DB9	006

产品系列	产品型号	频率范围	插入损耗	驻波比	隔离度	连接器	控制方式	控制连接	参考文件
SP3/4/6T	MTS-6T428-51S09-26.5G	0~26.5GHz	0.7 dB	1.7	50 dB	SMA	常开型，不带指示，带TTL	DB9	001
	MTS-6T228-51S09-40G	0~40GHz	1.1 dB	2.2	45 dB	2.92	常开型，不带指示，带TTL	DB9	010
	MTS-6T428-51S09-T-26.5G	0~26.5GHz	0.8 dB	1.8	55 dB	SMA	常开型，不带指示，带TTL，带负载	DB9	002
	MTS-6T428-31S09-26.5G	0~26.5GHz	0.8 dB	1.8	55 dB	SMA	保持型，不带指示，带TTL	DB9	003
	MTS-6T228-31S09-40G	0~40GHz	1.1 dB	2.2	45 dB	2.92	保持型，不带指示，带TTL	DB9	012
	MTS-6T428-31S09-T-26.5G	0~26.5GHz	0.8 dB	1.8	55 dB	SMA	保持型，不带指示，带TTL，带负载	DB9	004
	MTS-6T628-51S09-18G	0~18GHz	0.8 dB	1.8	50 dB	N	常开型，不带指示，带TTL	DB9	005
	MTS-6T628-31S09-18G	0~18GHz	0.8 dB	1.8	50 dB	N	保持型，不带指示，带TTL	DB9	006
SP7/8T	MTS-8T428-51S25-T-26.5G	0~26.5GHz	0.8 dB	1.8	50 dB	SMA	常开型，不带指示，带TTL 带负载	DB25	011
	MTS-8T628-51S15-18G	0~18GHz	0.8 dB	1.8	55 dB	N	常开型，不带指示，带TTL	DB15	008
	MTS-8T428-51S15-18G	0~18GHz	0.8 dB	1.8	55 dB	SMA	常开型，不带指示，带TTL	DB15	007
SP9/10T	MTS-10T428-51S15-26.5G	0~26.5GHz	0.8 dB	1.8	50 dB	SMA	常开型，不带指示，带TTL	DB15	009

表贴开关

产品系列

产品型号

频率范围

插入损耗

驻波比

隔离度

连接器

控制方式

安装方式

参考

文件

SPDT

MTS-DTS12-1-18-001

0~18GHz

0.7 dB

1.7

40 dB

高频焊针φ0.45

不保持，不带指示

表面贴装

001
