电子开关在设备中主要起接通信号或断开信号的作用,具有功耗低、速度快、无机械触点、体积小和使用寿命长等特点,广泛应用于天线测试测量、通信系统以及自动化测试设备中。
常见主要产品见下:
PIN开关
产品系列 | 产品型号 | 频率范围 | 输入功率 | 插入损耗 | 驻波比 | 隔离度 | 切换时间 | 工作模式 | 连接器 | 参考文件 |
SPST | MTSS-1T000060-AL | 0.01~6GHz | 30dBm | 2.5 dB | 2.0 | 60 dB | 150 ns | 吸收式 | SMA | |
SPST | MTSS-1T000010-RL | 0.02~1GHz | 23dBm | 1.5 dB | 1.5 | 70 dB | 100 ns | 反射式 | SMA | 089 |

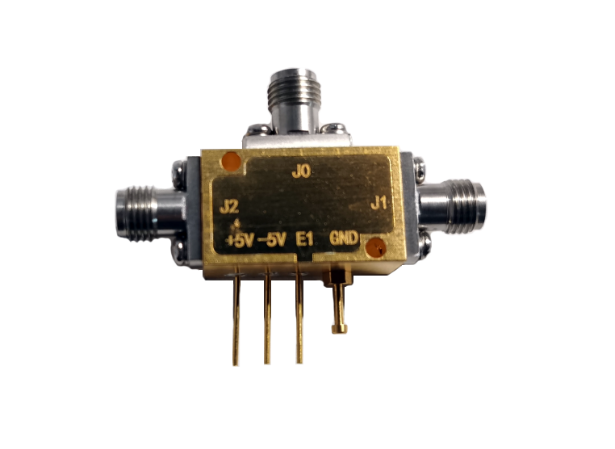

SP2T | MTSS-2T005180-AL | 0.5~18GHz | 30dBm | 3.0 dB | 2.0 | 60 dB | 50 ns | 吸收式 | SMA | 057 |
SP2T | MTSS-2T020180-AL | 2~18GHz | 23dBm | 3.0 dB | 2.0 | 60 dB | 50 ns | 吸收式 | SMA | 058 |
SP2T | MTSS-2T020400-AL | 2~40GHz | 23dBm | 5.5 dB | 2.5 | 45 dB | 50 ns | 吸收式 | 2.92 | 060 |
SP2T | MTSS-2T070350-AL | 7~35GHz | 23dBm | 5.5 dB | 2.5 | 45 dB | 50 ns | 吸收式 | 2.92 | 056 |
SP2T | MTSS-2T180400-AL | 18~40GHz | 23dBm | 2.5 dB | 2.5 | 45 dB | 50 ns | 吸收式 | 2.92 | 059 |
SP3T | MTSS-3T060180-AL | 6~18GHz | 20dBm | 3.5 dB | 2.0 | 60 dB | 100 ns | 吸收式 | SMA | 068 |

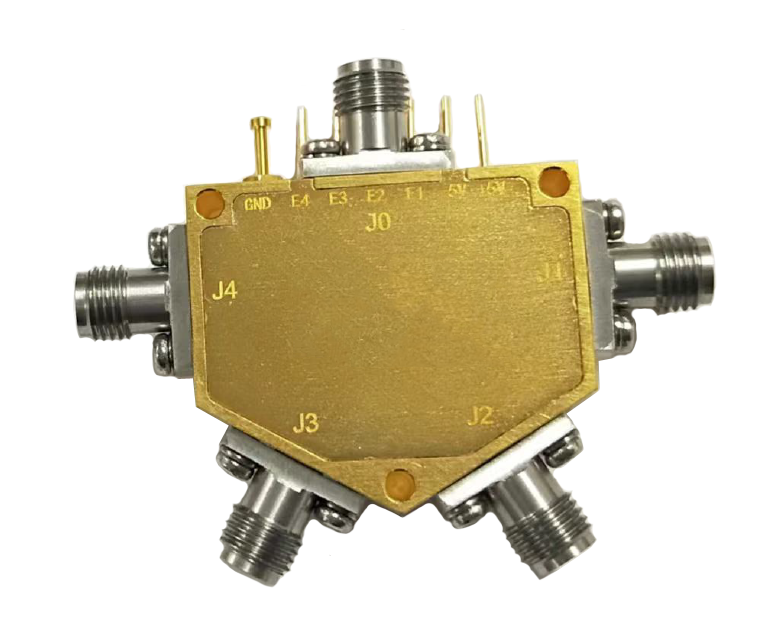

SP4T | MTSS-4T004080-AL | 0.4~8GHz | 23dBm | 3.0 dB | 2.0 | 60 dB | 100 ns | 吸收式 | SMA | 085 |
SP4T | MTSS-4T005400-1 | 0.5~40GHz | 23dBm | 6.5 dB | 3.0 | 50 dB | 3 ms | 吸收式 | 2.92 | 054 |
SP4T | MTSS-4T010180-AL | 1~18GHz | 23dBm | 3.5 dB | 2.0 | 60 dB | 100 ns | 吸收式 | SMA | 067 |
SP6T | MTSS-6T000200-AL | 0.05~20GHz | 30dBm | 6.0 dB | 2.0 | 60 dB | 200 ns | 吸收式 | SMA | 084 |
SP6T | MTSS-6T004080-AC | 0.4~8GHz | 30dBm | 3.0 dB | 2.0 | 60 dB | 100 ns | 吸收式 | SMA | 079 |
SP6T | MTSS-6T004180-AC | 0.4~18GHz | 30dBm | 3.0 dB | 2.0 | 60 dB | 50 ns | 吸收式 | SMA | 076 |

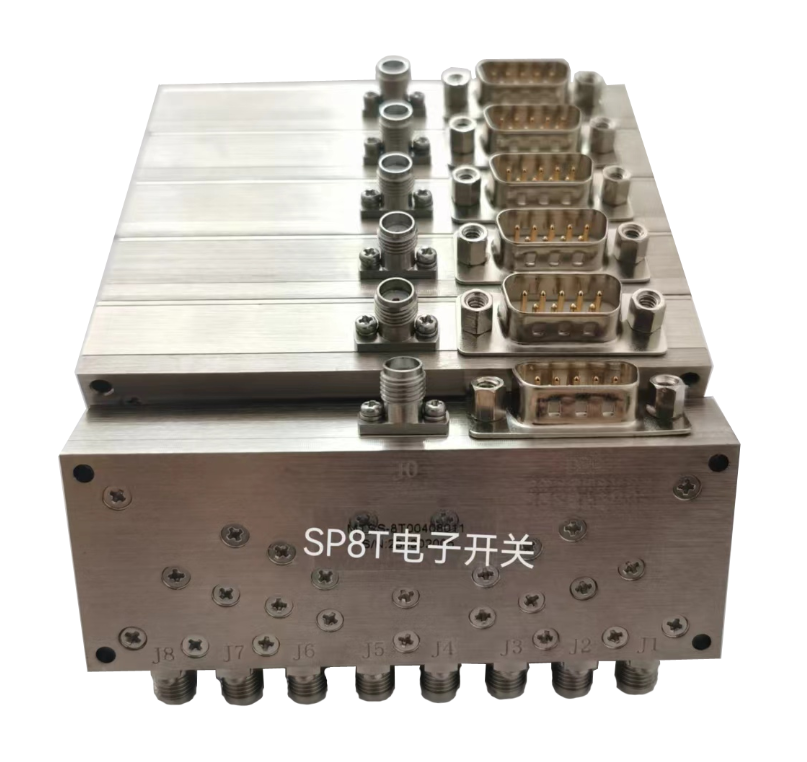

SP8T | MTSS-8T00408011 | 0.4~8GHz | 30dBm | 4.0 dB | 2.0 | 60 dB | 100 ns | 吸收式 | SMA | 091 |
SP8T | MTSS-8T004120-AL | 0.4~12GHz | 30dBm | 4.0 dB | 1.8 | 60 dB | 150 ns | 吸收式 | SMA | 094 |
SP8T | MTSS-8T004180-AC | 0.4~18GHz | 23dBm | 4.2 dB | 2.0 | 60 dB | 150 ns | 吸收式 | SMA | 077 |

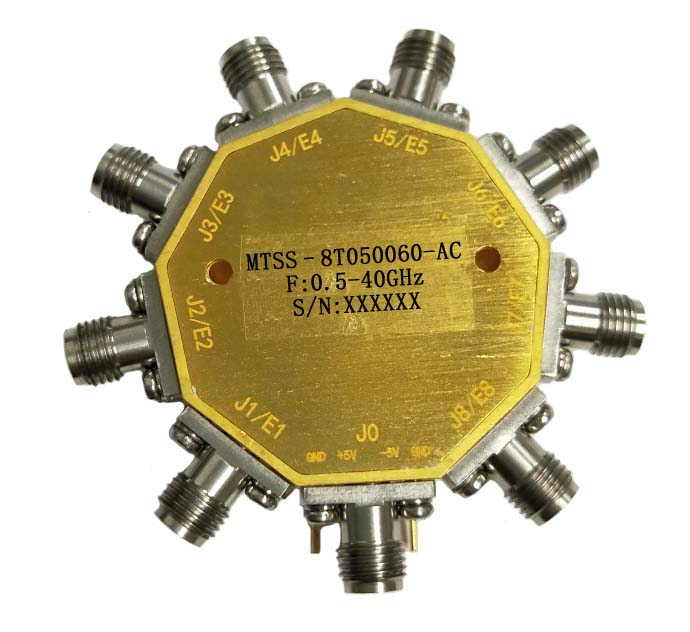

SP8T | MTSS-8T050060-AC | 0.5~6GHz | 20dBm | 3.5 dB | 1.5 | 60 dB | 100 ns | 吸收式 | SMA | 024 |
SP8T | MTSS-8T005180-AL | 0.5~18GHz | 30dBm | 4.8 dB | 2.0 | 70 dB | 150 ns | 吸收式 | SMA | 081 |
SP8T | MTSS-8T050400-AC | 0.5~40GHz | 20dBm | 10 dB | 3.5 | 50 dB | 100 ns | 吸收式 | 2.92 | 025 |
SP8T | MTSS-8T060180-AL | 6~18GHz | 30dBm | 4.5 dB | 2.0 | 50 dB | 150 ns | 吸收式 | SMA | 096 |
SP8T | MTSS-8T080124-AC | 8~12.4GHz | 27dBm | 3.8 dB | 2.0 | 80 dB | 100 ns | 吸收式 | SMA | 062 |
SP8T | MTSS-8T500720-AC | 50~72GHz | 23dBm | 10 dB | 2.5 | 35 dB | 100 ns | 吸收式 | 1.85 | 044 |
SP16T | MTSS-16T010060-AL | 1~6GHz | 30dBm | 9 dB | 2.0 | 60 dB | 100 ns | 吸收式 | SMA | 029 |
SP16T | MTSS-16T010180-AL | 1~18GHz | 30dBm | 7.5 dB | 2.0 | 50 dB | 100 ns | 吸收式 | SMA | 049 |
