功率放大器是整个发射系统中的关键部件,我司的功率放大器具备工作频率宽,输出功率大及带内平坦度好等优点,可进行模块化设计,广泛应用于各种微波固态发射设备中。
我司目前可提供2.4、2.92、SMA等接口的功率放大器,频率范围可覆盖0.01~50GHz等。

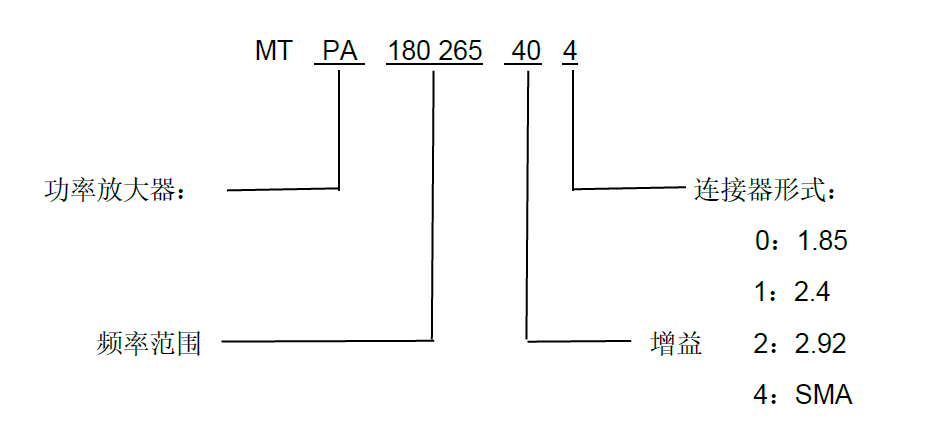

产品主要命名方式见下:
常见主要产品见下:
功率放大器
产品型号 | 频率范围 | 增益 | 驻波比 | P1dB | Psat | 电压 | 电流 | 输入功率 | 连接器 | 参考文件 |
MTPA0001001200324 | 0.01~1.2GHz | 32 dB | 2.0 | 30dBm | 31dBm | 24V | 0.6A | 10dBm | SMA | 052 |
MTPA001080344 | 0.01~8GHz | 34 dB | 2.5 | 17dBm | 19dBm | 12V | 0.35A | 15dBm | SMA | 054 |
MTPA001100404 | 0.01~10GHz | 40 dB | 2.5 | 21dBm | 23dBm | 12V | 0.35A | 15dBm | SMA | 055 |
MTPA000400382 | 0.01~40GHz | 38 dB | 2.0 | 20dBm | 22dBm | 12V | 0.38A | 15dBm | 2.92 | 057 |
MTPA000400272 | 0.01~40GHz | 27 dB | 2.0 | 20dBm | 22dBm | 12V | 0.35A | 15dBm | 2.92 | 059 |
MTPA000500381 | 0.01~50GHz | 38 dB | 2.0 | 20dBm | 22dBm | 12V | 0.38A | 10dBm | 2.4 | 062 |
MTPA000700300 | 0.01~70GHz | 30 dB | 2.5 | 9dBm | 10dBm | 12V | 0.3A | 5dBm | 1.85 | 065 |
MTPA0007500085354 | 0.075~0.085GHz | 35 dB | 2.0 | 33dBm | 34dBm | 12V | 0.6A | 10dBm | SMA | 051 |
MTPA000750230354 | 0.075~0.23GHz | 35 dB | 2.0 | 30dBm | 31dBm | 12V | 0.6A | 10dBm | SMA | 050 |
MTPA001020354 | 0.1~2GHz | 35 dB | 2.0 | 30dBm | 31dBm | 12V | 1A | 10dBm | SMA | 039 |
MTPA001020374 | 0.1~2GHz | 37 dB | 2.0 | 30dBm | 37dBm | 12V | 2.5A | 5dBm | SMA | 040 |
MTPA004080304 | 0.4~8GHz | 30 dB | 2.5 | 21dBm | 23dBm | 12V | 0.35A | 15dBm | SMA | 060 |
MTPA004080404 | 0.4~8GHz | 40 dB | 2.5 | 29dBm | 30dBm | 15V | 1A | 15dBm | SMA | 049 |
MTPA004130404 | 0.4~13GHz | 40 dB | 2.5 | 30dBm | 31dBm | 12V | 1A | 15dBm | SMA | 042 |
MTPA004180404 | 0.4~18GHz | 40 dB | 2.5 | 30dBm | 31dBm | 12V | 1.1A | 5dBm | SMA | 041 |
MTPA005025354 | 0.5~2.5GHz | 35 dB | 2.0 | 30dBm | 31dBm | 12V | 1A | 10dBm | SMA | 043 |
MTPA006060404 | 0.6~6GHz | 40 dB | 2.5 | 21dBm | 23dBm | 12V | 0.5A | 15dBm | SMA | 058 |
MTPA020025304 | 2~2.5GHz | 30 dB | 2.5 | 30dBm | 31dBm | 8V | 2A | 0dBm | SMA | 020 |
MTPA020500381 | 2~50GHz | 38 dB | 2.0 | 20dBm | 22dBm | 12V | 0.38A | 10dBm | 2.4 | 063 |
MTPA030670180 | 3~67GHz | 18 dB | 2.5 | 15dBm | 16dBm | 8V | 0.22A | 5dBm | 1.85 | 045 |
MTPA040120304 | 4~12GHz | 30 dB | 2.0 | 20dBm | 22dBm | 12V | 0.3A | 5dBm | SMA | 037 |
MTPA040120354 | 4~12GHz | 35 dB | 2.0 | 20dBm | 22dBm | 12V | 1A | 10dBm | SMA | 036 |
MTPA180400302 | 18~40GHz | 30 dB | 2.0 | 18dBm | 20dBm | 12V | 0.31A | 10dBm | 2.92 | 053 |
MTPA180500501 | 18~50GHz | 50 dB | 2.0 | 25dBm | 26dBm | 12V | 0.85A | 10dBm | 2.4 | 064 |
MTPA220440351 | 22~44GHz | 35 dB | 2.0 | 25dBm | 27dBm | 12V | 0.9A | 0dBm | 2.4 | 047 |
