开关矩阵,工作频率范围为DC~67GHz,可以用几个独立的1进n出同轴机械开关组成,实现几个开关单独工作;也可以用几个1进n出的同轴开关级联组成,实现多通道的功能,采用 220V交流供电,内置风冷,控制采用上位机程控,串口通信协议为RS485等,切换寿命不小于100万次。

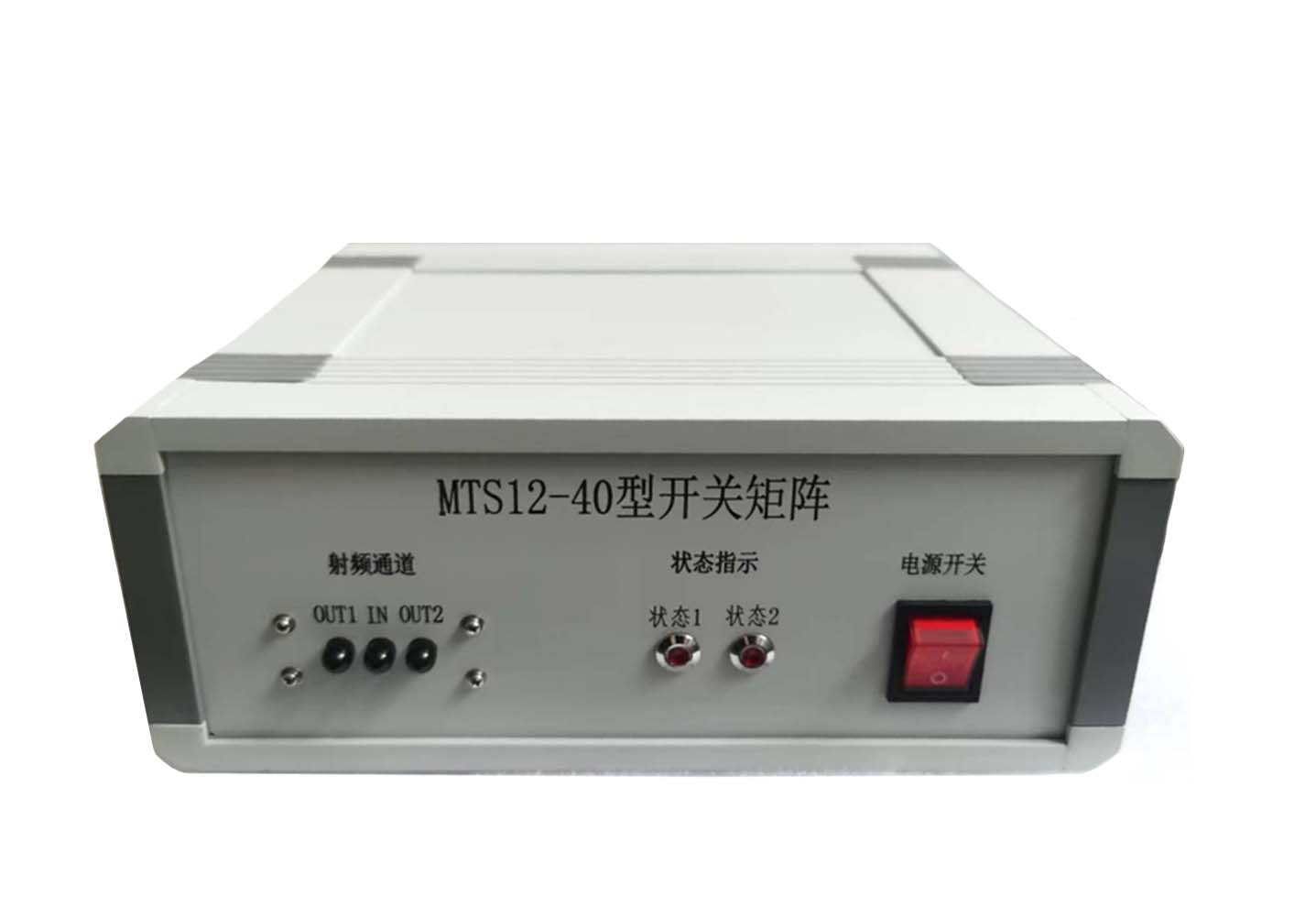

矩阵外形示意图:
开关矩阵
产品系列 | 产品型号 | 频率范围 | 插入损耗 | 驻波比 | 隔离度 | 承受功率 | 连接器 | 控制方式 | 参考文件 |
8进16出 | MTS816-08 | 0-8 GHz | 0.20 dB | 1.2 | 670dB | 10 W | SMA | DB9/RS485 | 006 |
2进16出 | MTS216-18 | 0~18 GHz | 0.8 dB | 1.6 | 50 dB | 50W | SMA | RS485 | 003 |
1进16出 | MTS265-16 | 0-26.5 GHz | 3 dB | 1.8 | 65 dB | 50 W | SMA | DB-25 | 004 |
1进2出 | MTS12-40 | 0~40 GHz | 0.8 dB | 1.9 | 60 dB | 10W | 2.92 | LAN/RS232 | 001 |
3进18出 | MTS318-40 | 0~40 GHz | 1.0 dB | 1.9 | 60 dB | 5W | 2.92 | RS485 | 005 |
1X3全交换 | MTS067-3 | 1-18 GHz 18-40 GHz 40-67 GHz | 4 dB 6.5 dB 5 dB | 1.6 1.8 2.0 | 65 dB | 10 W 5 W 2 W | SMA 2.92 1.85 | / | 002 |
