波导开关是特指波导接口的微波开关,具备工作频率带宽款,驻波小,插入损耗低,能够承载非常高的连续波功率等特点,广泛应用于各种需要高功率的微波系统以及对射频性能要求很高的测试设备。
我司目前可提供WR10~WR137等全系列矩形波导的微波开关以及WRD580、WRD650、WRD750等三款双脊波导微波开关,频率最高达110GHz,切换模式有SPDT、DPDT等,最大功率达MW以上,产品均可通过电控或者手控进行切换,可应用于失效保护要求较高或者需要频繁手动切换测试等设备。

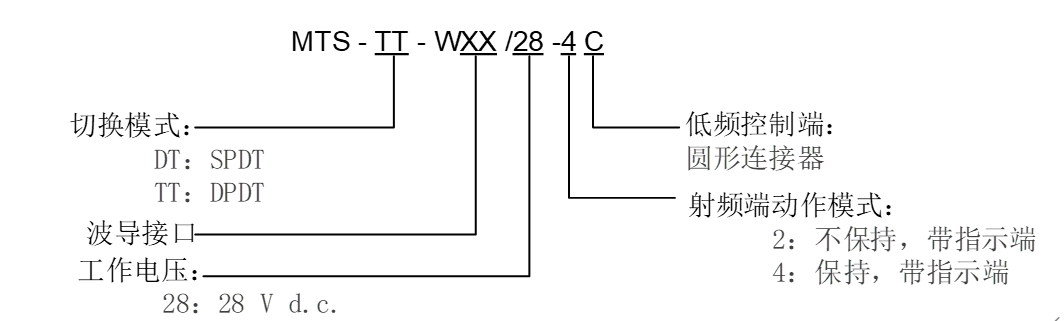

产品主要命名方式见下:

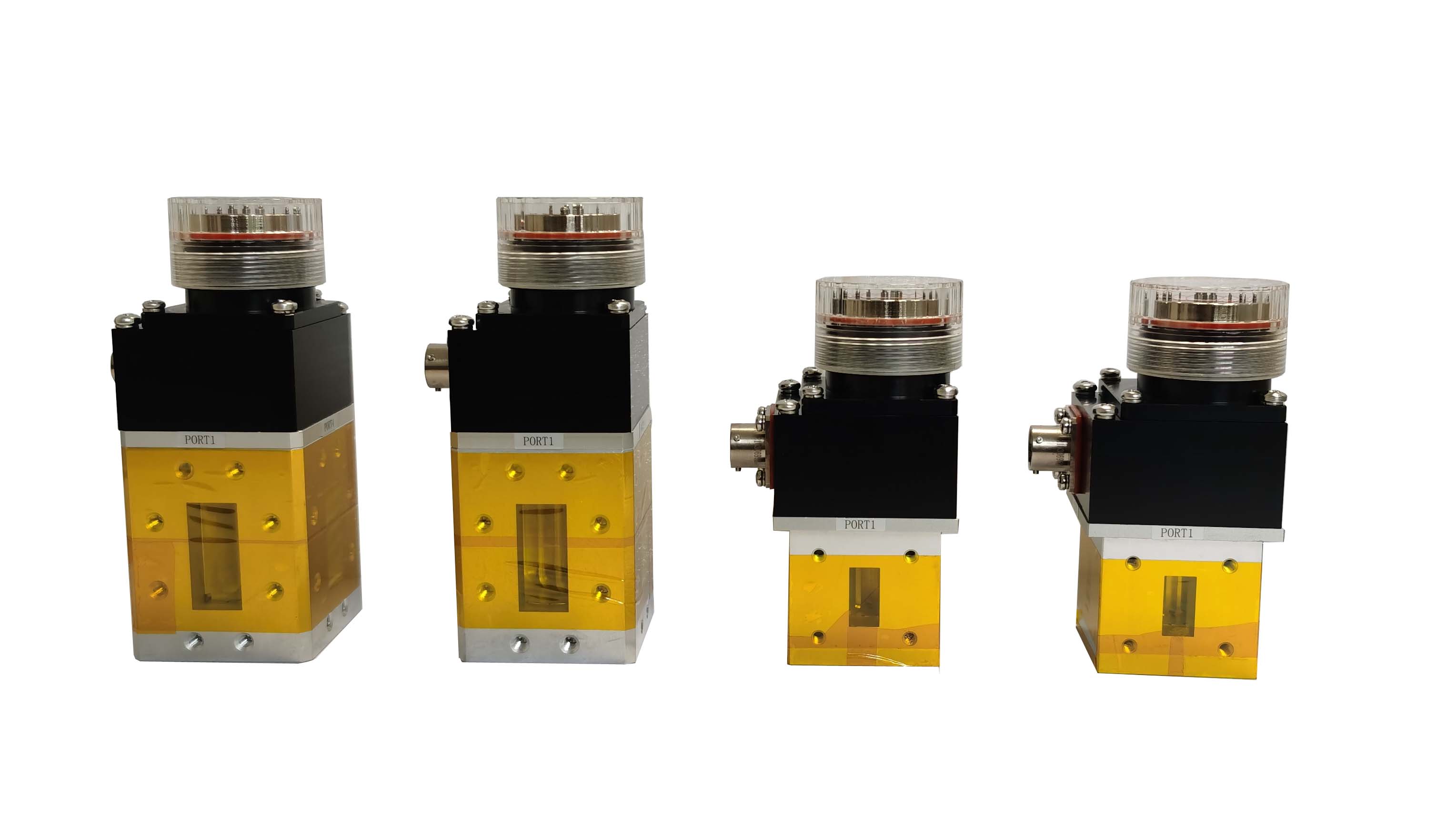

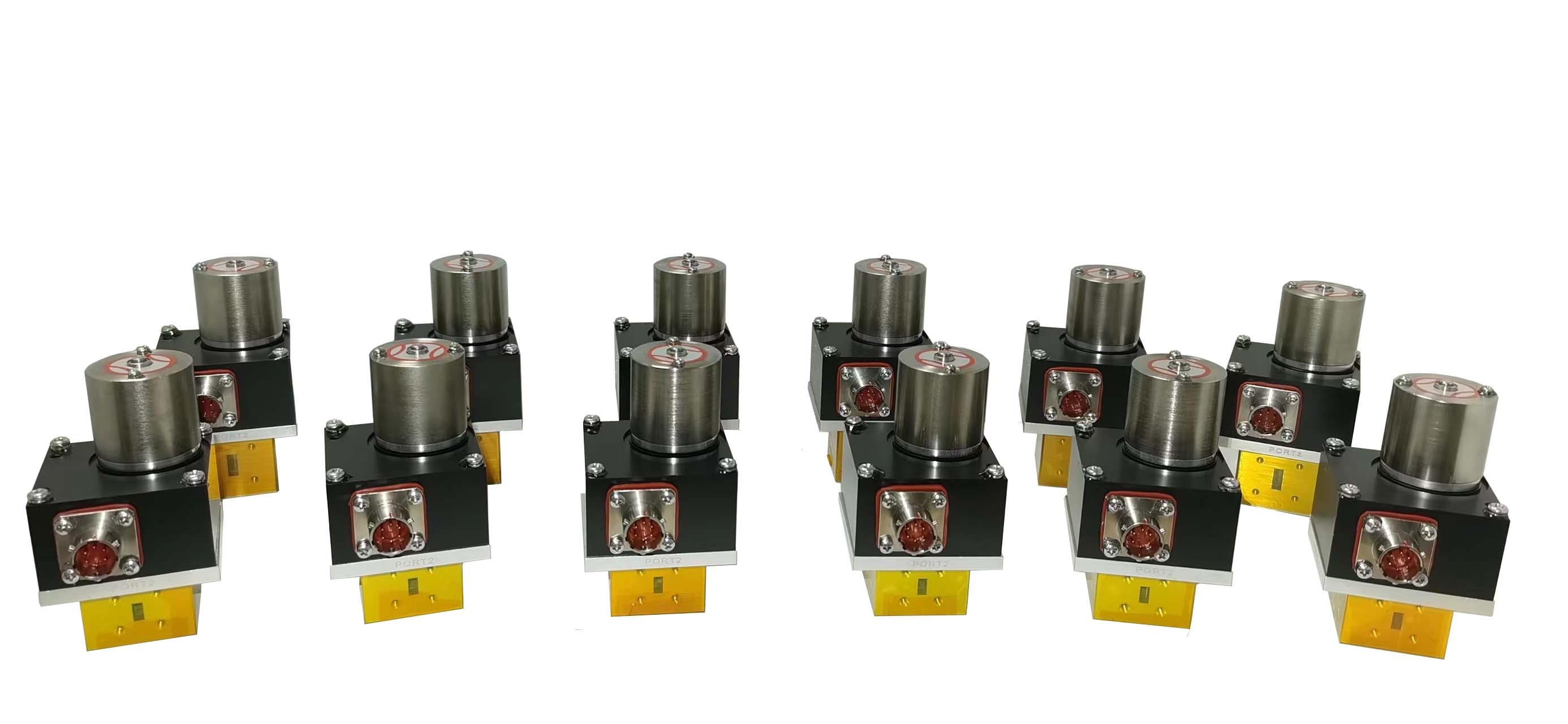

常见主要产品见下:
波导开关
产品系列 | 产品型号 | 频率范围 | 插入损耗 | 驻波比 | 隔离度 | 波导口 | 控制方式 | 工作电压 | 控制连接 | 参考文件 |
DPDT | MTS-TT-W1028-4C | 75~110GHz | 0.4 dB | 1.20 | 50 dB | WR10/BJ900 | 保持型 | 28V | MS3112 | 001 |
MTS-TT-W1228-4C | 60~90GHz | 0.4 dB | 1.20 | 50 dB | WR12/BJ740 | 保持型 | 28V | MS3112 | 002 | |
MTS-TT-W1528-4C | 50~75GHz | 0.4 dB | 1.20 | 50 dB | WR15/BJ620 | 保持型 | 28V | MS3112 | 003 | |
MTS-TT-W1928-4C | 40~60GHz | 0.2 dB | 1.15 | 50 dB | WR19/BJ500 | 保持型 | 28V | MS3112 | 004 | |
MTS-TT-W2228-4C | 33~50GHz | 0.2 dB | 1.15 | 50 dB | WR22/BJ400 | 保持型 | 28V | MS3112 | 005 | |
MTS-TT-W2828-4C | 26.5~40GHz | 0.15 dB | 1.10 | 55 dB | WR28/BJ320 | 保持型 | 28V | MS3112 | 006 | |
MTS-TT-W3428-4C | 22~33GHz | 0.15 dB | 1.10 | 55 dB | WR34/BJ260 | 保持型 | 28V | MS3112 | 007 | |
MTS-TT-W4228-4C | 18~26.5GHz | 0.10 dB | 1.10 | 60 dB | WR42/BJ220 | 保持型 | 28V | MS3112 | 008 | |
MTS-TT-W5128-4C | 15~22GHz | 0.10 dB | 1.10 | 60 dB | WR51/BJ180 | 保持型 | 28V | MS3112 | 009 | |
MTS-TT-W6228-4C | 12.4~18GHz | 0.10 dB | 1.10 | 60 dB | WR62/BJ140 | 保持型 | 28V | MS3112 | 010 | |
MTS-TT-W7528-4C | 10~15GHz | 0.05 dB | 1.08 | 60 dB | WR75/BJ120 | 保持型 | 28V | MS3112 | 011 | |
MTS-TT-W9028-4C | 8.2~12.4GHz | 0.05 dB | 1.05 | 60 dB | WR90/BJ100 | 保持型 | 28V | MS3112 | 012 | |
MTS-TT-W11228-4C | 7.05~10GHz | 0.05 dB | 1.05 | 60 dB | WR112/BJ84 | 保持型 | 28V | MS3112 | 013 | |
MTS-TT-W13728-4C | 5.85~8.2GHz | 0.02 dB | 1.05 | 60 dB | WR137/BJ70 | 保持型 | 28V | MS3112 | 014 | |
MTS-TT-W58028-4C | 5.8~14.5GHz | 0.2 dB | 1.10 | 60 dB | 脊波导WRD580 | 保持型 | 28V | MS3112 | 015 | |
MTS-TT-W65028-4C | 6.5~18GHz | 0.35 dB | 1.18 | 60 dB | 脊波导WRD650 | 保持型 | 28V | MS3112 | 016 | |
MTS-TT-W75028-4C | 7.5~18GHz | 0.30 dB | 1.15 | 60 dB | 脊波导WRD750 | 保持型 | 28V | MS3112 | 017 |
